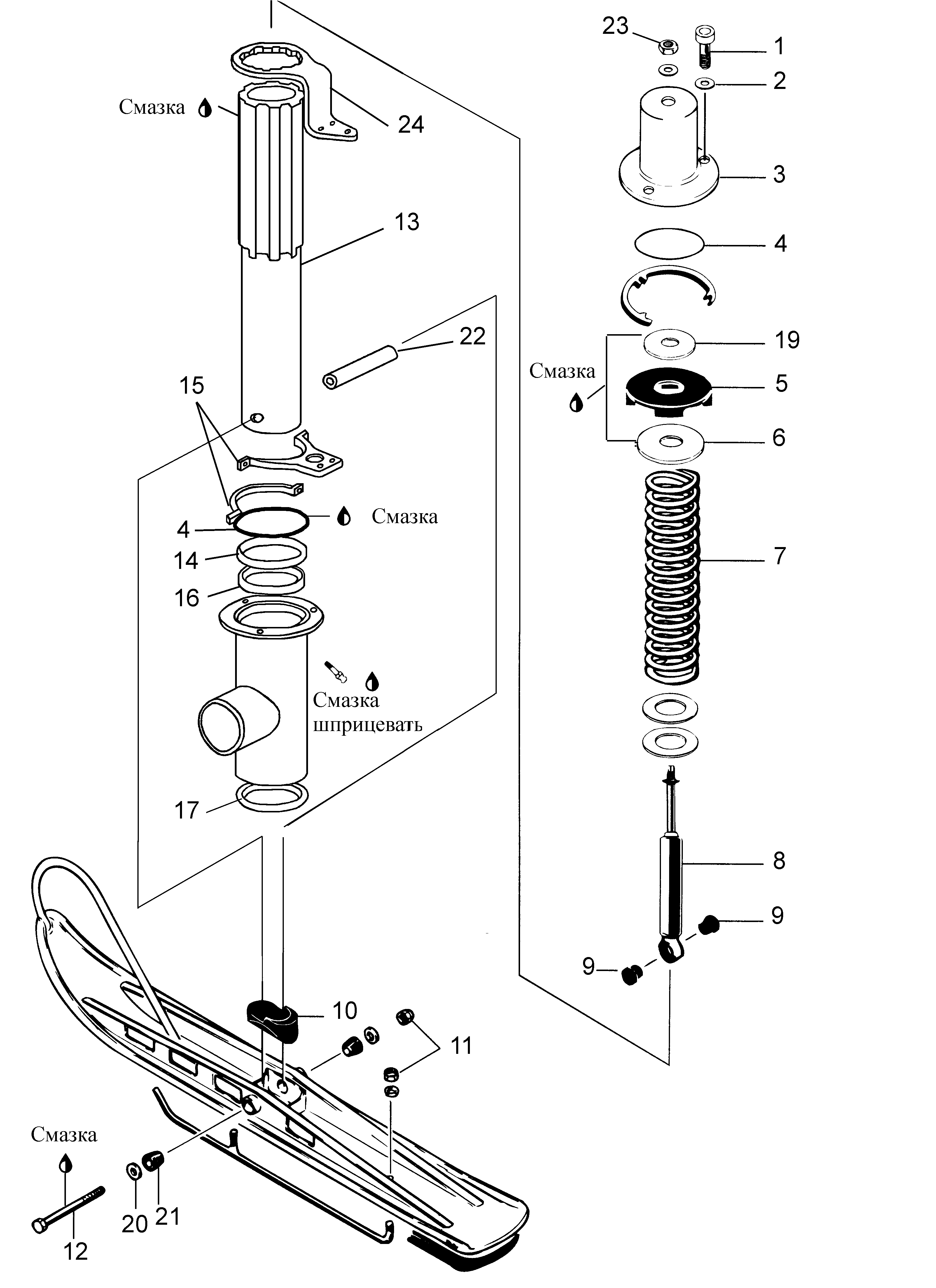

Подвеска лыж с увеличенным ходом амортизатораПодвеска лыж Разборка Поднимите переднюю часть снегохода и закрепите ее на весу.

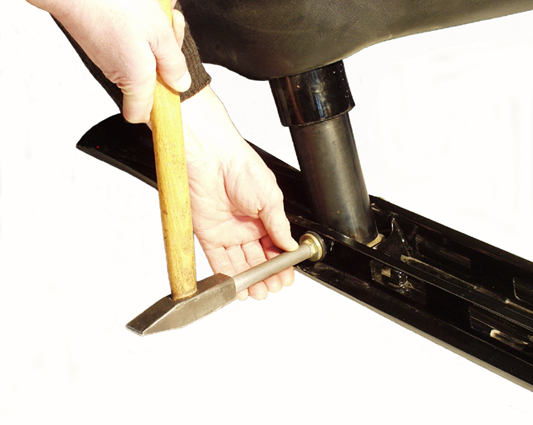

Отверните гайку 11, извлеките болт 12, шайбы 20 и резиновые втулки 21 крепления лыж. Извлеките стальную втулку с лыж при помощи выталкивателя (см. рисунок). Размеры выталкивателя:

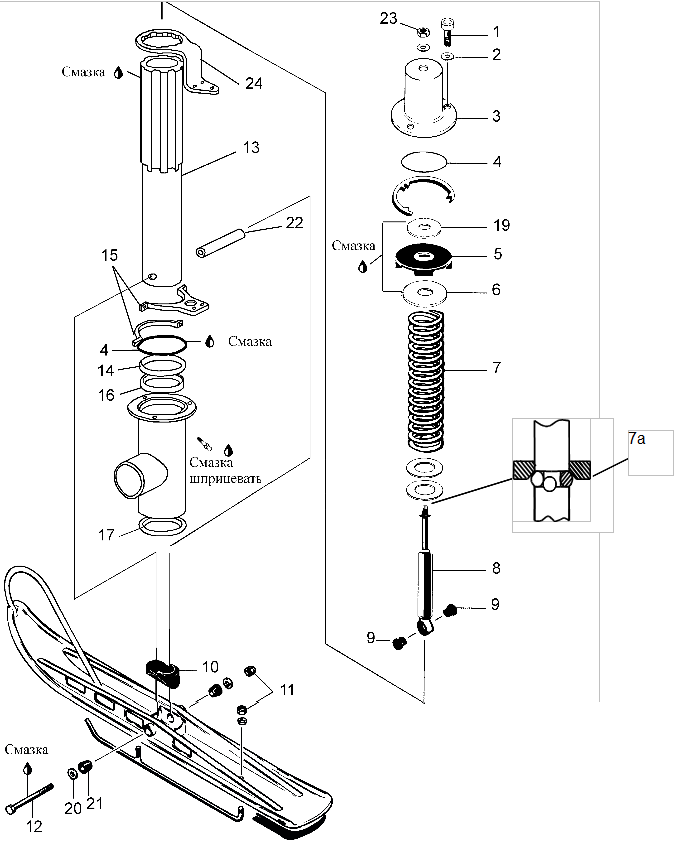

Отверните гайку 23 крепления штока гидравлического амортизатора, снимите шайбу, затем вытолкните амортизатор из корпуса вниз. При демонтаже амортизатора обратите внимание на постановку шайбы фиксирующей 7а. 7 Пружина Выверните три винта 1 крепления стакана 3, снимите стакан, вкладыш 5, шайбу 6, шайбу 19.

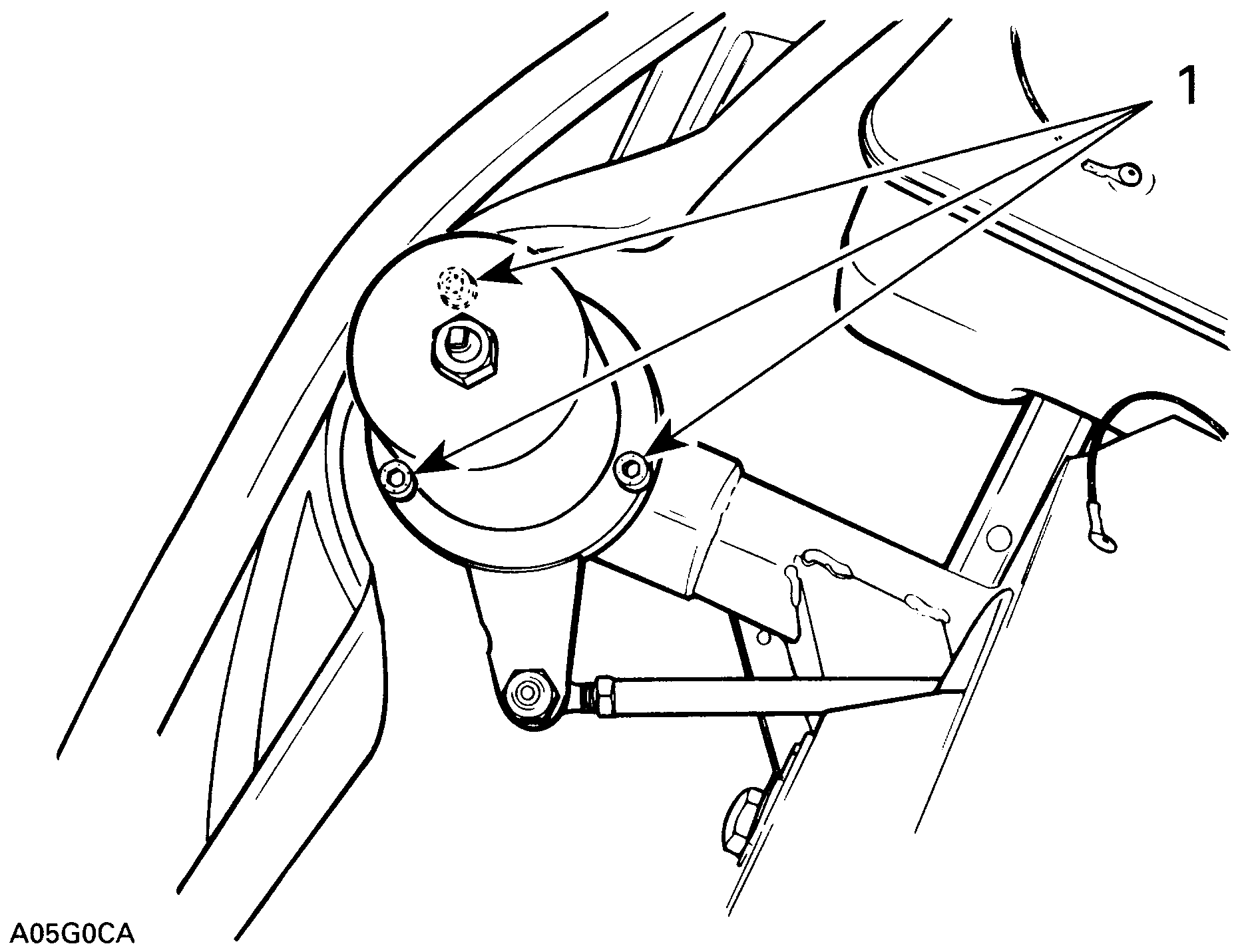

Шайбы и вкладыш могут остаться в стакане.

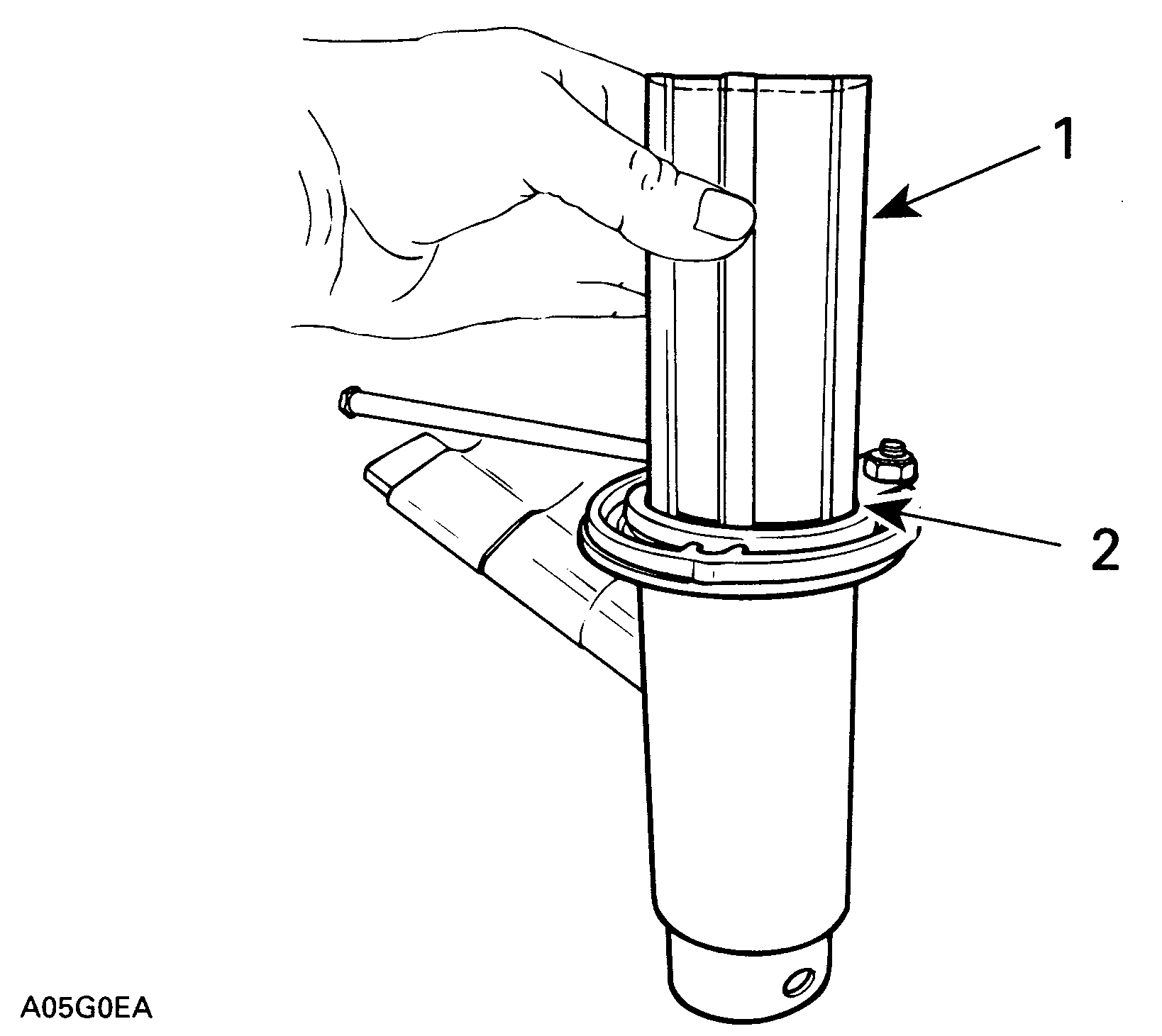

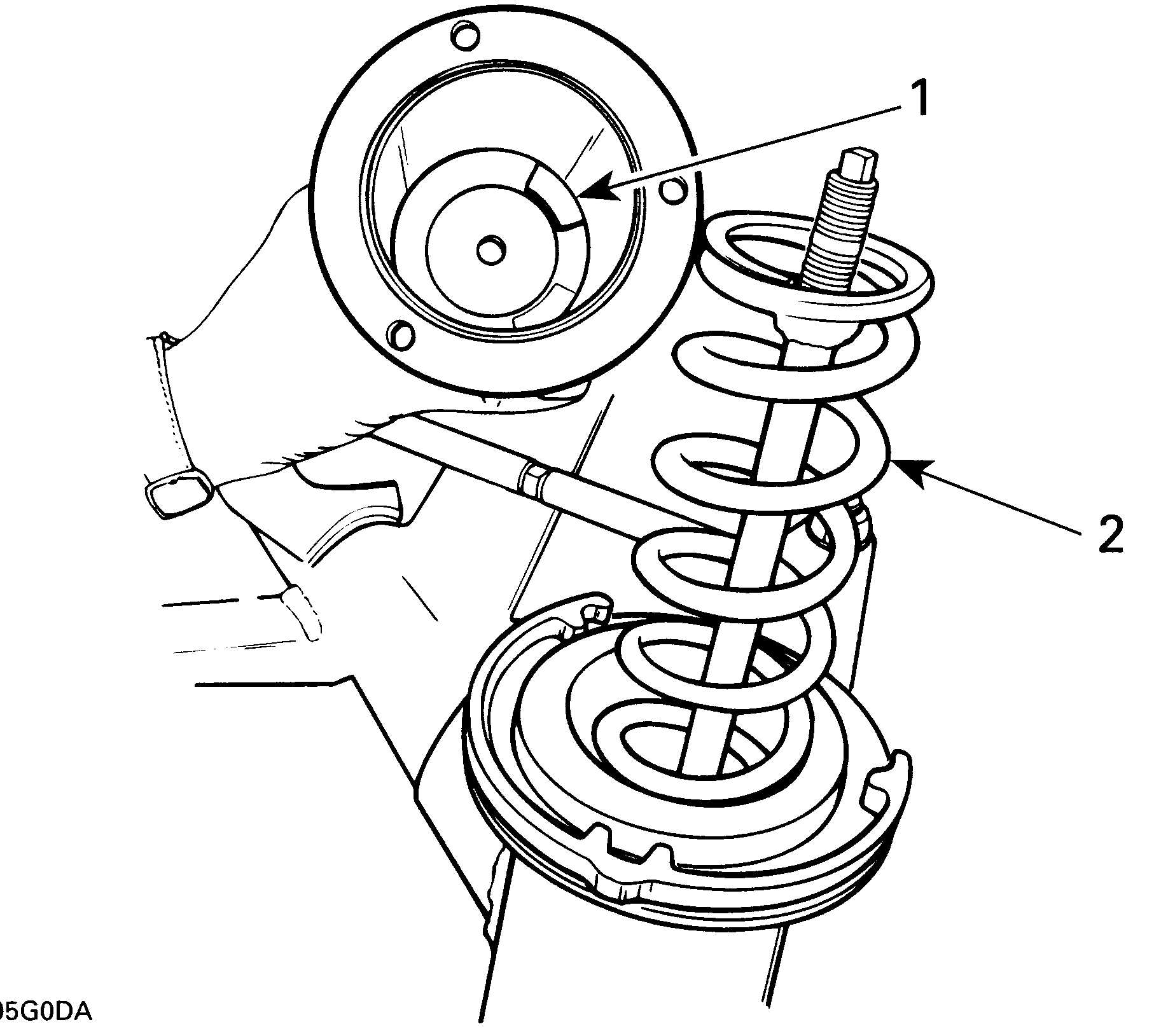

Выньте пружину. Проверьте свободное движение штока 13 в корпусе. Шток Вытяните вверх шток. Рычаг управления не помешает. Снимите манжету 17 и уплотнительные кольца 4. Замените манжету, если она износилась.
Хомуты Разъедините хомуты при необходимости, осмотрите. При обнаружении дефектов – замените. Проверка Шток Проверьте, не погнулся ли шток, не поцарапана ли рабочая поверхность, замените при необходимости. Проверьте сцепление шлицевого соединения штока с рычагом управления, нет ли излишнего зазора или заклинивания. Замените, если необходимо. 5 Вкладыш Проверьте его состояние, замените, если необходимо. Убедитесь, не засорены ли места смазки. 10 Башмак Проверьте на трещины или повреждения, замените, если необходимо. 8 Гидропневматический амортизатор Закрепите конец корпуса амортизатора в тиски штоком вверх.

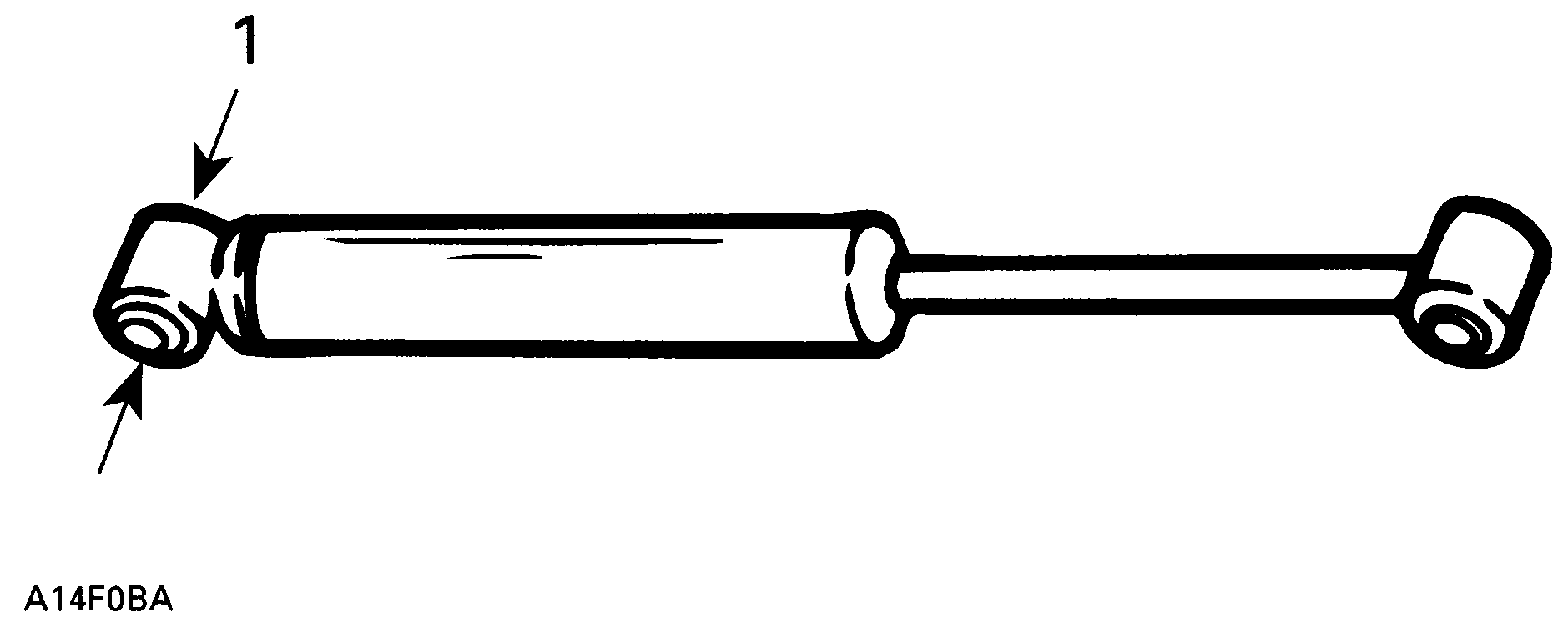

Проверьте каждый амортизатор на отсутствие течи. Сделайте несколько ходов поршнем по всей длине хода штока, он должен двигаться плавно с равномерным сопротивлением. Обратите внимание на следующие признаки, которые означают дефект амортизатора:
При наличии хотя бы одного из этих дефектов – замените амортизатор. 7 Пружина Внимательно осмотрите пружины. Проверьте на отсутствие трещин, сколов и других дефектов. Замените при необходимости. 14,16 Втулки Проверьте состояние бронзографитовых втулок 14, 16. При обнаружении дефекта и износа – замените. Сборка и установка Сборку производить в обратной последовательности.
Нанесите
смазку ЦИАТИМ-201, При установке убедитесь, что втулки на месте.
Затяните гайки и винты до нужного момента (см. на изображении). |
