Передняя подвеска - Система управленияСнегоход “Тайга СТ-500Д” с одним карбюраторомСистема управленияСнегоход “Тайга СТ-500Д” с двумя карбюраторамиПроверкаПроверьте лыжи и полозья на износ, замените при необходимости (см. раздел 08-03) 17 Рычаг управления и шток амортизатора лыжи Убедитесь, что шлицы рычага управления и штока амортизатора лыжи находятся в зацеплении.

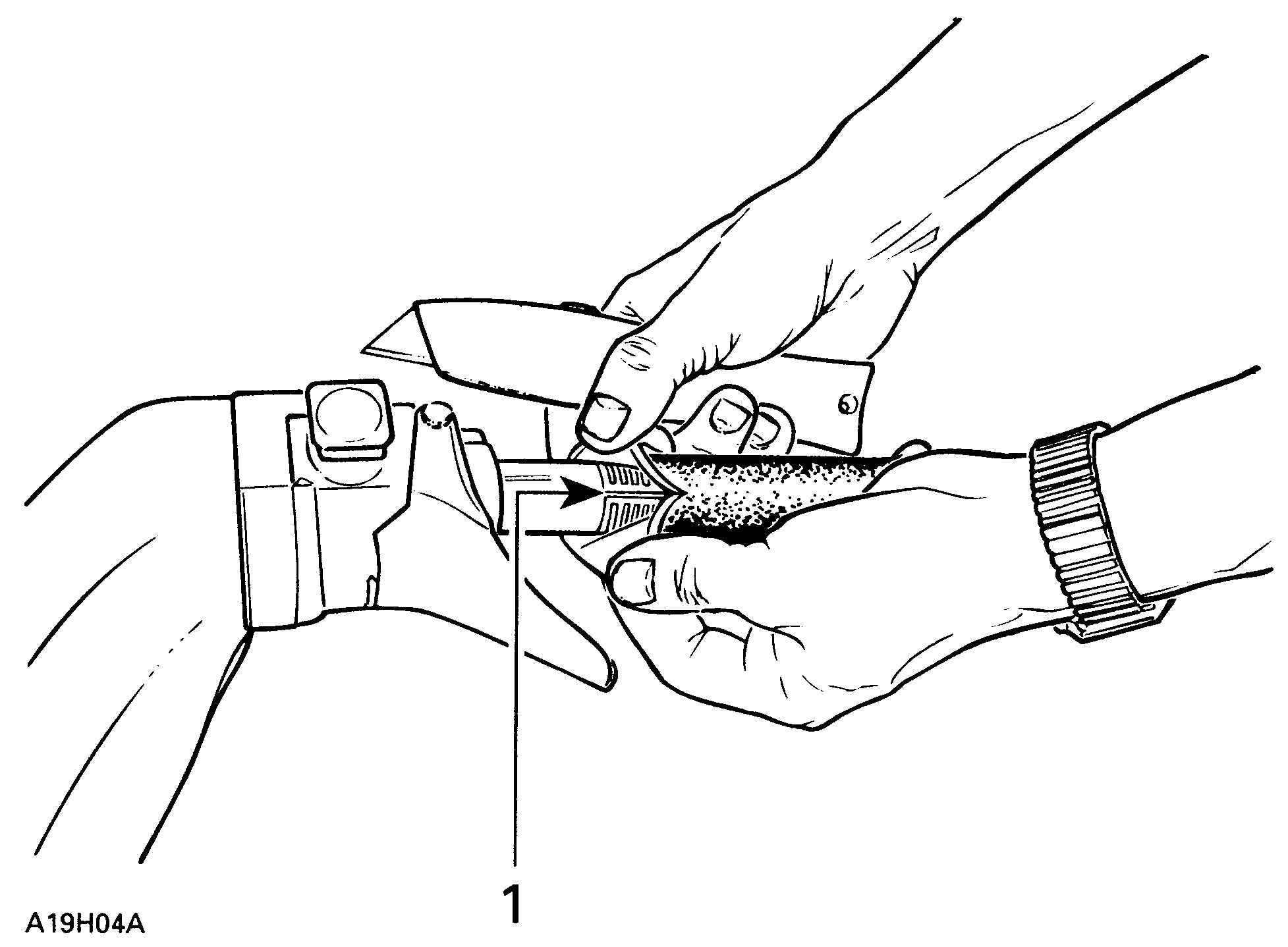

Проверьте общее состояние деталей системы управления на износ. Замените при необходимости. Разборка/сборка 8 Наконечник руля Наконечник руля можно снимать и устанавливать без каких-либо повреждений путем введения сжатого воздуха в руль или путем нагрева их нагнетателем тепла. 1 Вал рулевой Снимите кожух руля, затем узел руля. Для лучшего доступа снимите глушитель впуска и карбюратор(ы). 31 Элемент нагрева наконечника руля На снегоходах, оборудованных обогревом, наконечники могут быть несъемными. Во избежание повреждения нагревательных элементов проверьте расположение проводов нагревательного элемента внутри руля, посмотрев через отверстие на торце наконечника. Начинайте резать наконечник точно напротив проводов элемента и раскройте его для того, чтобы убедиться в правильном расположении стыка на нагревательном элементе, как показано.
1. Зазор в нагревательном элементе напротив проводов Продолжайте резать вдоль стыка и снимать наконечник. Если нужно, аккуратно отклейте обогревательный элемент от руля. Для установки приклейте обогревательный элемент к рулю, убедившись, что провода не мешают работе рычага тормоза или газа.
Нагрейте наконечник руля для облегчения установки. Аккуратно наденьте наконечник на руль. 10,16 Болт ушковый (левая и правая резьба) Проверьте концы ушковых болтов на износ или ослабление резьбы, замените при необходимости. Вверните резьбовой конец ушкового болта в рулевую тягу. Максимальная наружная длина резьбовой части, не вошедшая в тягу, не должна превышать величину L = 20 мм.

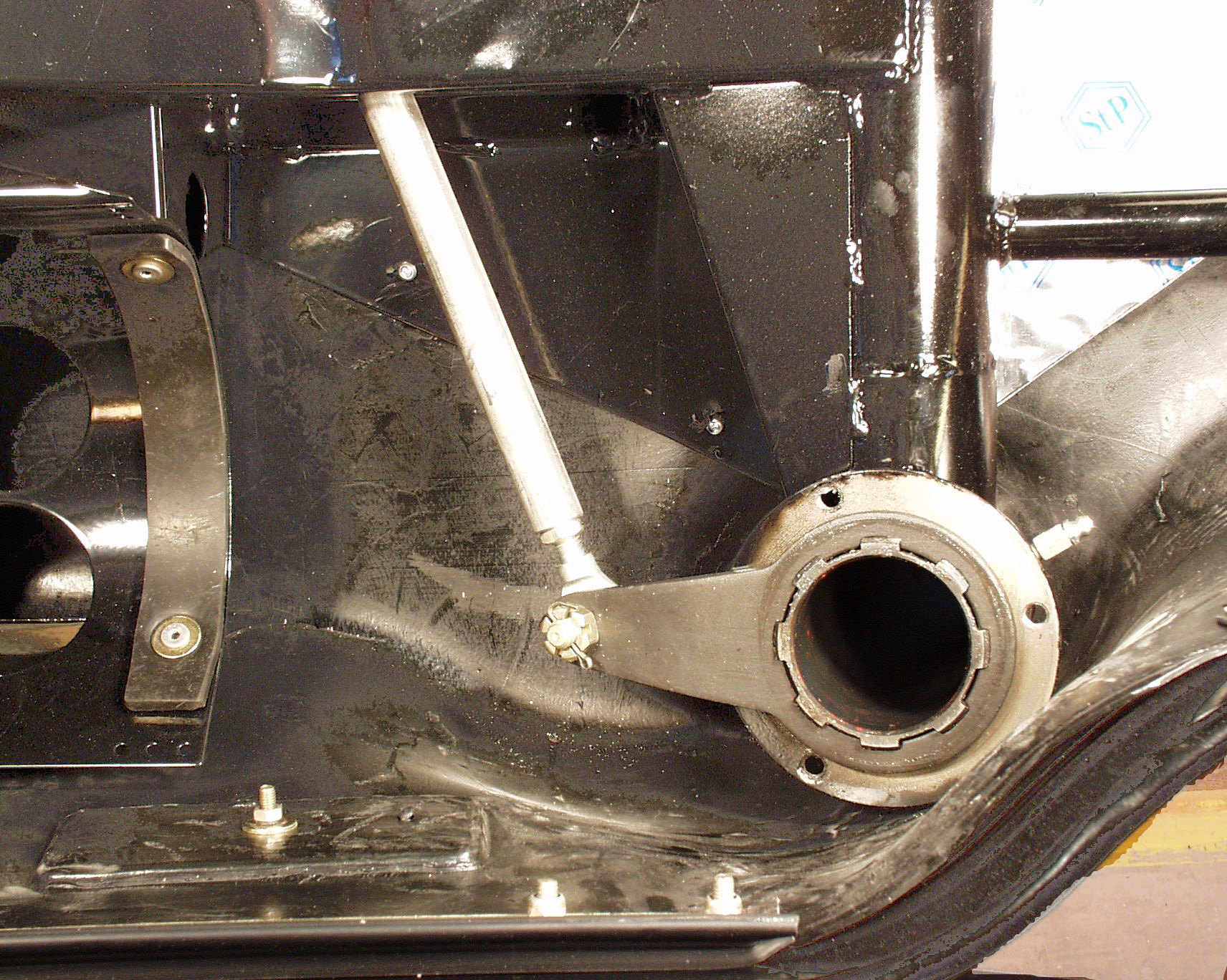

Правильно Установите рычаг управления в среднее положение, когда руль стоит прямо. Правильно 9,15 Гайка крепления болта ушкового и контргайка Затяните ушковый болт, гайку и контргайки на рулевых тягах до заданного момента После правильной затяжки гайки болта ушкового вставьте шплинт, загибая вокруг гайки, как показано на рисунке.

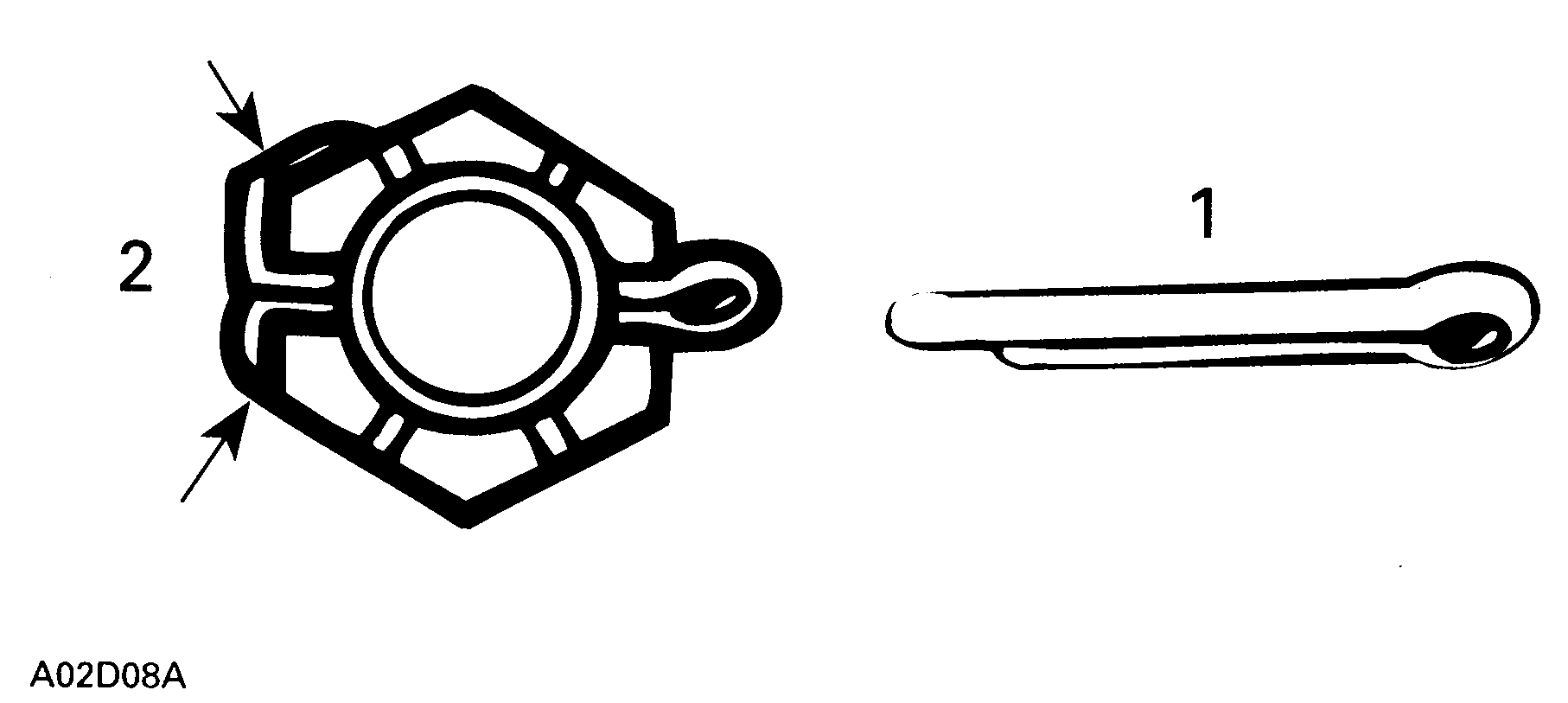

РЕГУЛИРОВКА РУЛЯ1,3 Рулевой вал Отверните гайки крепления руля к рулевому валу и снимите руль вместе с вкладышами. 2,5,6 Вкладыши, винты и гайки Установите вкладыши, 4 винта и гайки на рулевом валу, как показано. Отрегулируйте руль управления до нужного положения. Зафиксируйте руль в этом положении затяжкой 4 гаек, как показано на рисунке.
Правильно
7, 23, 24, 25 Кожух руля , болт, гайка и зажимы
Установите кожух руля, совместив с блоками рычагов газа и тормоза надлежащим образом. Закрепите двумя зажимами и винтами с гайками. Окончательно зафиксируйте положение блоков рычагов газа и тормоза установочными винтами 26.

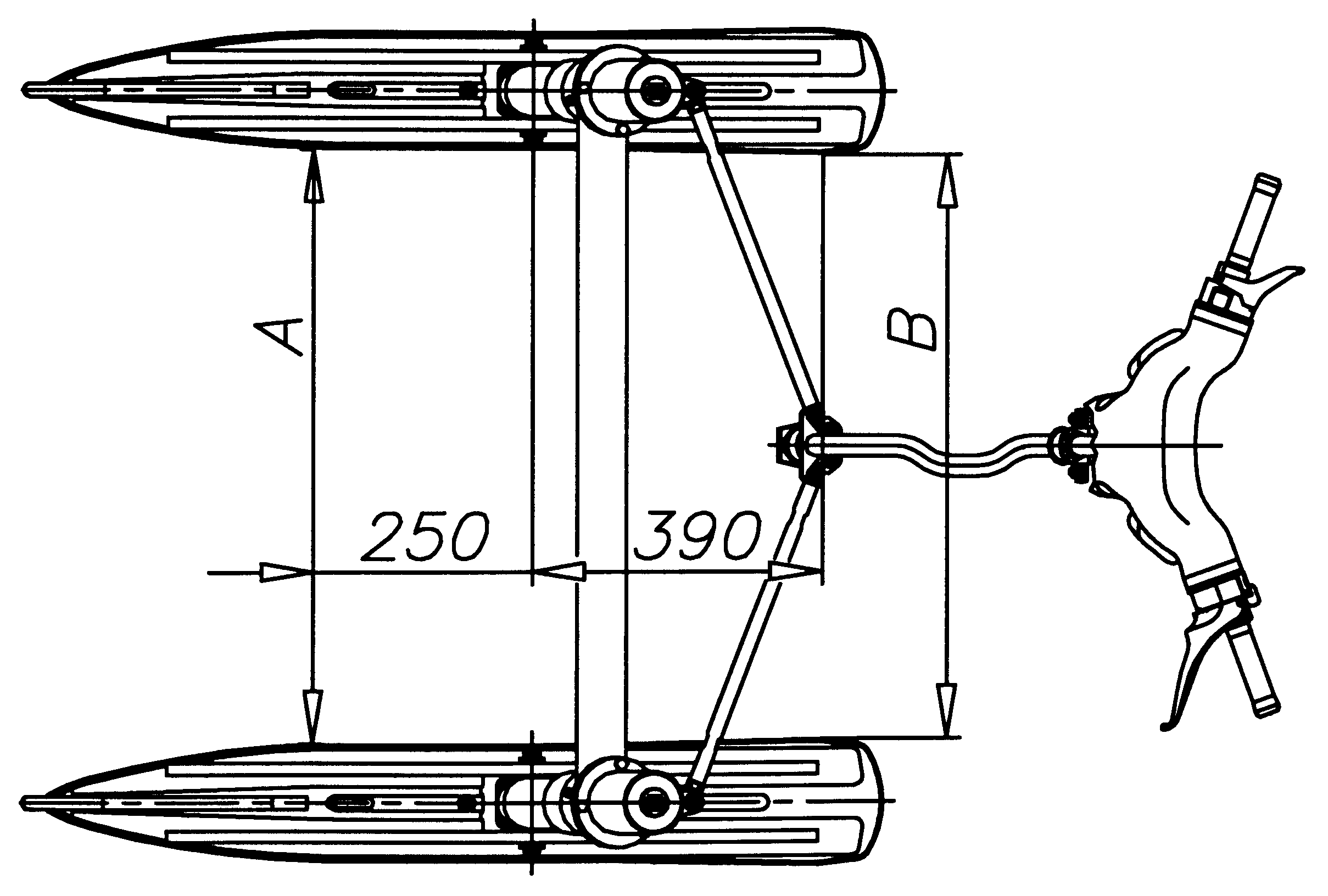

Регулировка схождения лыж Определения Схождение лыж – разность расстояний, замеренных между передним краем лыж А и задним краем В, если смотреть сверху. Руль и схождение лыж Проверьте, чтобы руль располагался прямо, когда лыжи снегохода находятся в положении "прямо-вперед" измерением расстояния А от крайних точек наконечников руля до самой задней кромки тоннеля, как показано на рис. ПРИМЕЧАНИЕ: Исходная точка должна быть одной и той же относительно каждой стороны.
Методика регулировки схождения лыж:
Чтобы убедиться, что лыжи в положении "прямо - вперед", положите параллельно предварительно отрегулированной гусенице длинный ровный брус и измерьте расстояние между передней и задней частями лыж и брусом. При правильной регулировке схождения лыж расстояние у передней части лыж должно быть на 5 мм больше, чем у задней на каждой стороне для общего схождения в 10 мм. Смазка 26 Смазочные соединения Пользуйтесь только смазкой ЦИАТИМ-201, ЦИАТИМ-221 или Литол-24. Смазать:
|
