Ведущий вал

Снятие

Слейте масло из коробки передач. Поднимите и закрепите заднюю часть снегохода на весу.

Снимите подвеску. См. раздел 07-02.

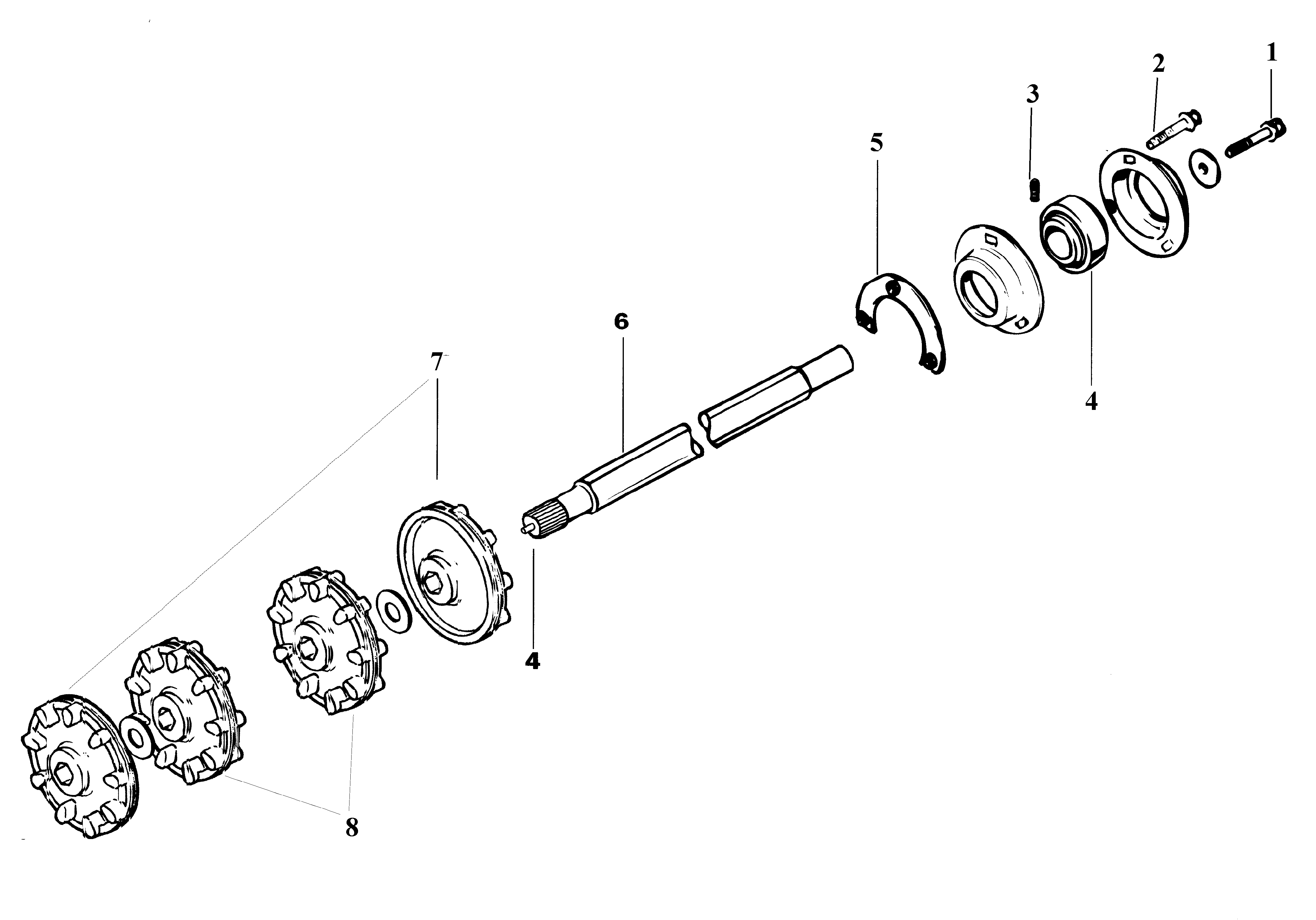

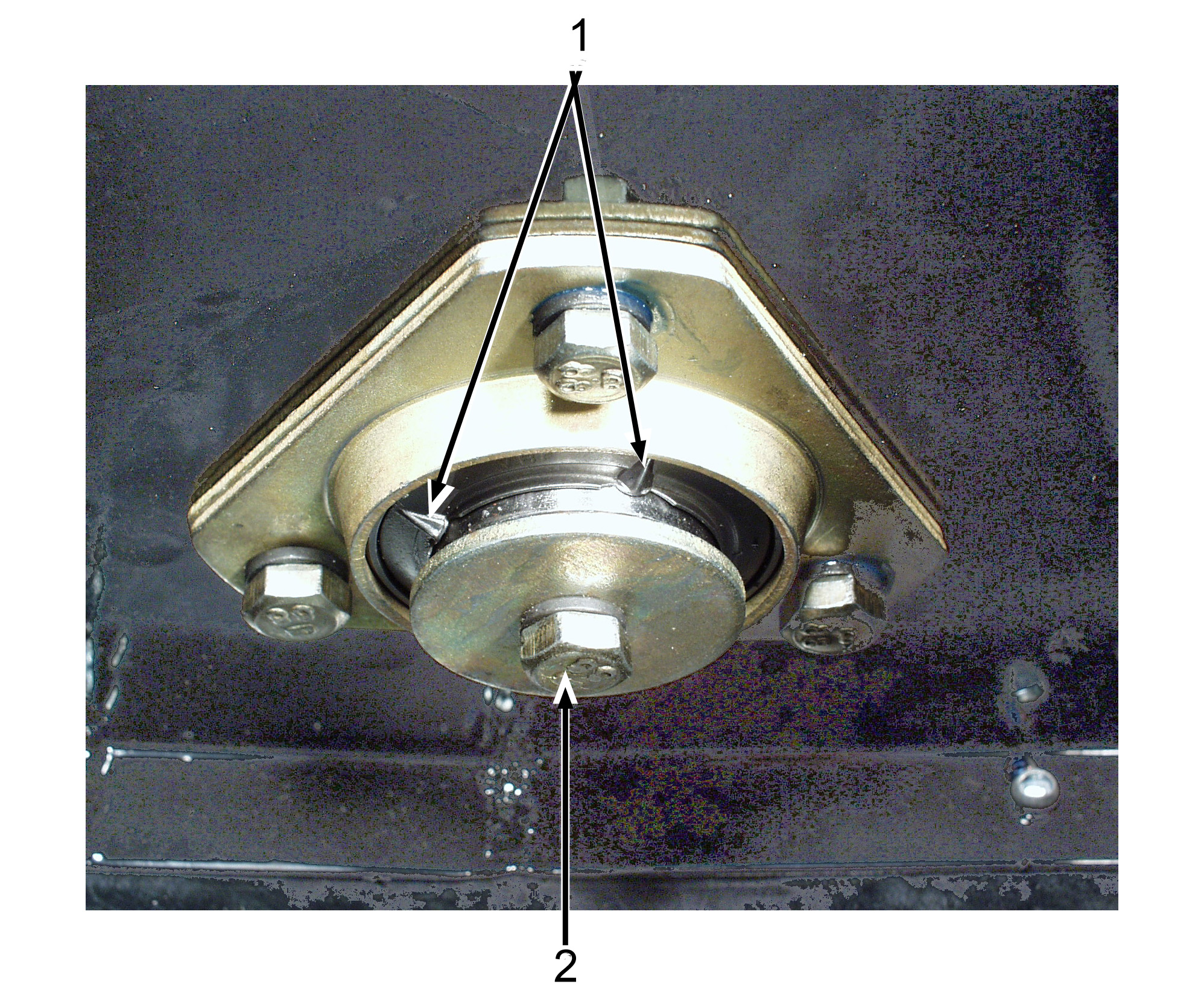

Снимите глушитель. Выверните болт 1 с конца ведущего вала 6. Ослабьте стопорный винт 3 на подшипнике 4.

1. Стопорные винты

2. Болт

Выверните три болта 2 крепления подшипника 4, затем удалите внутреннюю накладку 5. Ослабьте стопор 3 подшипника. Используя съемник подшипника, снимите его с вала.

Снимите коробку передач. См. раздел 05-07.

Снимите ведущий вал.

Разборка

7, 8 Ведущие колеса

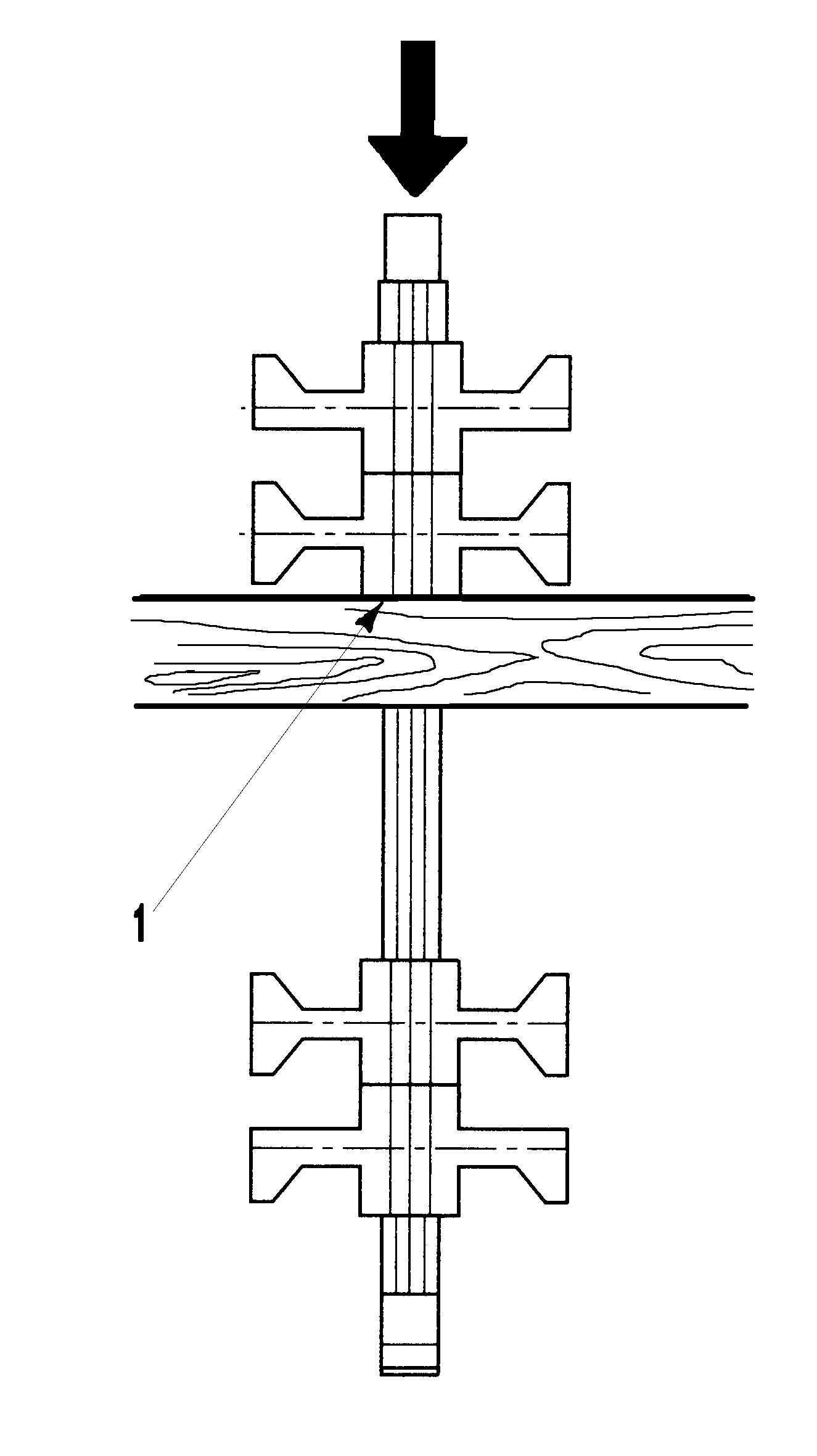

Для снятия напрессованных ведущих колес пользуйтесь прессом и соответствующей опорой, как показано на рисунке.

Имеется два типа ведущих колес.

1. Упор возле втулки

ПРИМЕЧАНИЕ: Заменяйте ведущие колеса, усиленные кольцом, на тот же тип, что и был снят.

Сборка

6, 7, 8 Вал и ведущие колеса

Для установки ведущих колес пользуйтесь прессом и соответствующей оправкой, как показано на рисунке.

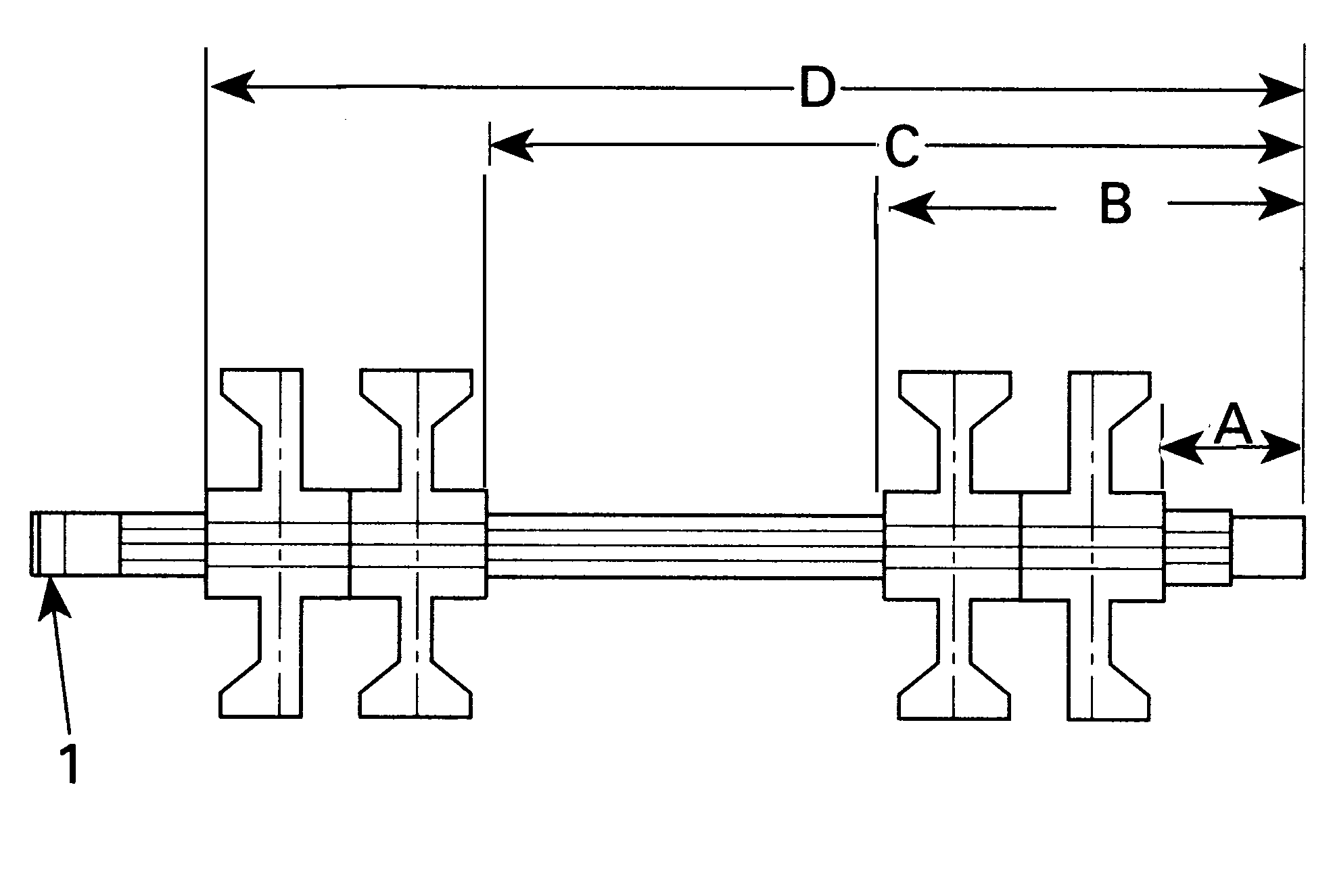

Ведущий вал собирайте по следующим размерам.

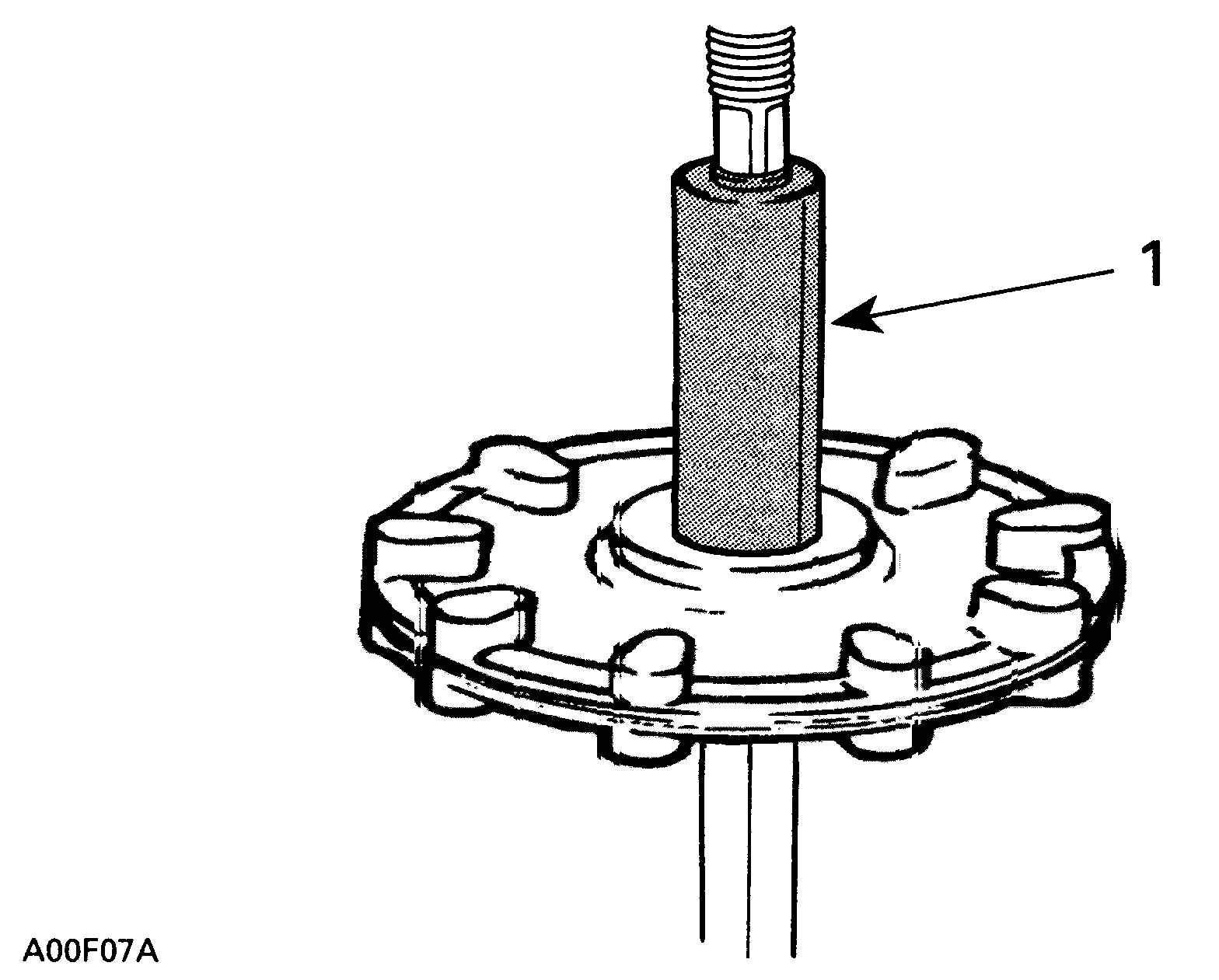

1. Оправка

1. Сторона коробки передач

A. 59,5 мм

1. 187,5 мм

2. 367,5 мм

3. 495,5 мм

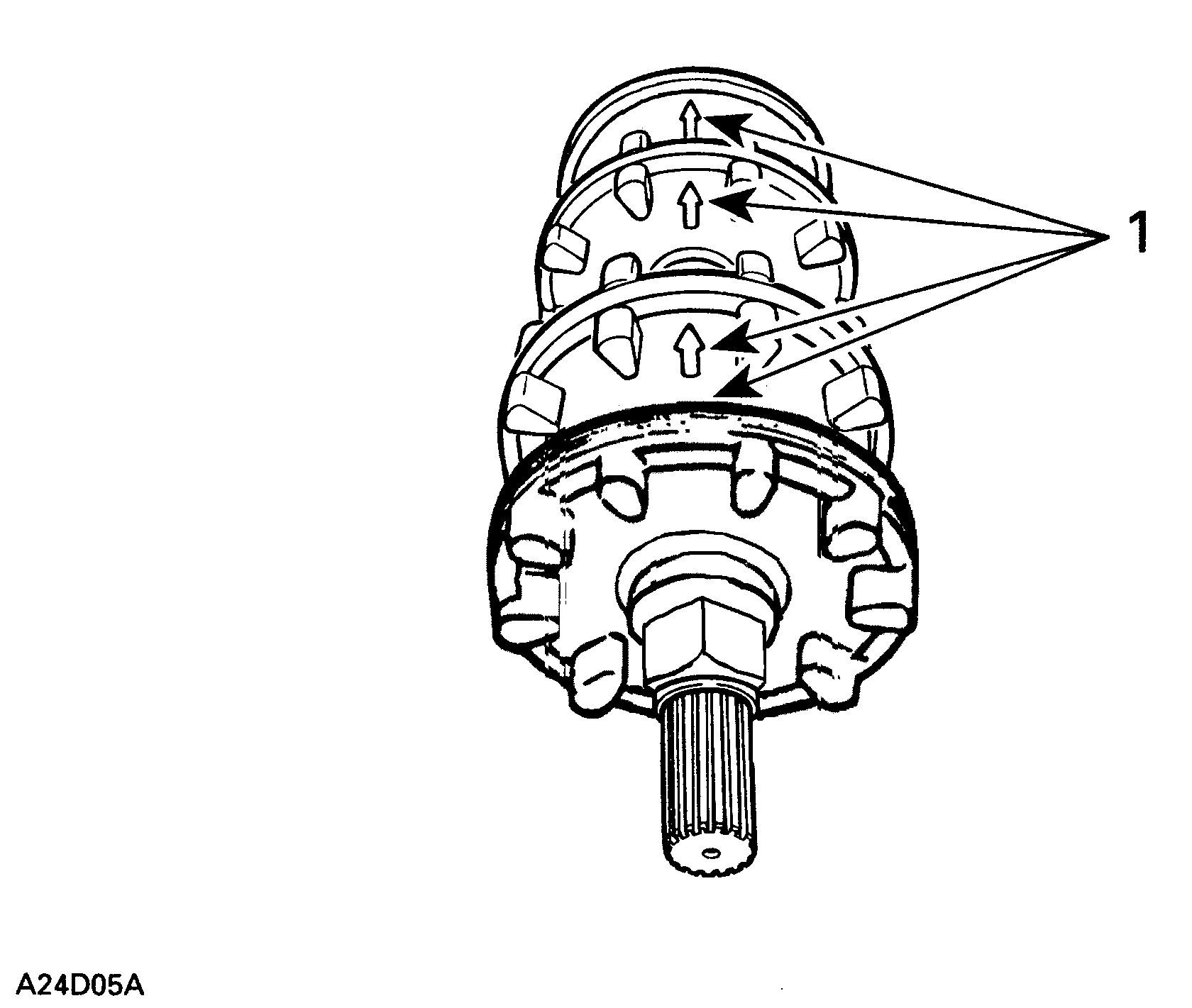

Убедитесь, что при сборке все указанные метки выровнены.

1. Метки

Смазка

15 Смазочные соединения

Смажьте концевой подшипник смазкой Литол-24, ЦИАТИМ-221 или
ЦИАТИМ-201.
