Слишком сильное натяжение гусеничной ленты является причиной возрастания потерь мощности в ходовой части снегохода и вызывает повышенные нагрузки на детали задней подвески.

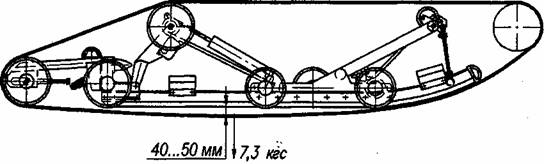

Рисунок 23 – Проверка натяжения гусеничной ленты

Регулировка натяжения гусеничной ленты (рисунок 24):

– отпустите болты крепления задних направляющих катков;

– отпустите контргайки. Затем вращением регулировочных болтов в ту или иную сторону установите требуемое натяжение гусеничной ленты. По окончании регулировки законтрите регулировочные болты контргайками.

Рисунок 24 – Регулировка натяжения гусеничной ленты

1. Регулировочный болт

2. Ослабьте затяжку контргайки

3. Ослабьте затяжку болта

Если вам не удается правильно отрегулировать натяжение гусеничной ленты снегохода, обратитесь к уполномоченному дилеру.

Выравнивание гусеничной ленты

Следует помнить о том, что операции регулировки натяжения и выравнивания гусеничной ленты являются взаимозависимыми. Например, регулировка натяжения может привести к появлению тенденции бокового смещения гусеничной ленты. И наоборот, выравнивание может изменить натяжение гусеничной ленты. Поэтому обе регулировки должны проводиться одновременно.

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой симметричности положения гусеничной ленты необходимо убедиться в полном отсутствии в гусеничном движителе любых посторонних предметов, которые могут вылететь из него при включении двигателя и начале движения гусеничной ленты. Во время работы гусеничного движителя держитесь подальше от вращающихся и движущихся деталей. Остерегайтесь попадания в движитель одежды. Убедитесь в отсутствии людей поблизости от снегохода.

Запустите двигатель и слегка нажмите на рычаг газа, чтобы гусеничная лента начала двигаться с малой скоростью. Длительность работы гусеничного движителя в подобном режиме допускается не более одной-двух минут. Проверьте симметричность положения гусеничной ленты относительно направляющих рельсов (рисунок 25): расстояния между рельсами и направляющими гребнями гусеничной ленты должны быть одинаковыми с обеих сторон.

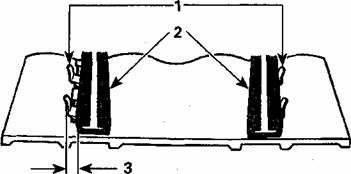

Рисунок 25 – Проверка симметричности положения гусеничной ленты

1. Направляющие гребни гусеничной ленты

2. Направляющие рельсы

3. Одинаковые расстояния с обеих сторон

Для того чтобы отрегулировать выравнивание гусеничной ленты, прежде всего заглушите двигатель. Отпустите контргайки и подтяните регулировочный болт на той стороне движителя, где расстояние между направляющими гребнями и рельсом наибольшее (рисунок 26).

Рисунок 26 – Выравнивание гусеничной ленты

1. Направляющие гребни гусеничной ленты

2. Направляющие рельсы

3. Подтянуть регулировочный болт на этой стороне

Затяните контргайки и болты крепления задних направляющих катков.

ПРЕДОСТЕРЕЖЕНИЕ

Если контргайки или крепежные болты затянуты недостаточно сильно, регулировочные болты могут отвернуться, что вызовет прогрессирующее ослабление натяжения гусеничной ленты. При определенных условиях и режиме движения снегохода гусеничная лента может сойти с направляющих катков и за блокироваться за счет распирания в зазоре между корпусом снегохода и катками.

Снова запустите двигатель и на малой скорости движения гусеничной ленты проверьте симметричность ее положения относительно направляющих рельсов.

После регулировки опустите снегоход на опорную поверхность.

Регулировка задней подвески

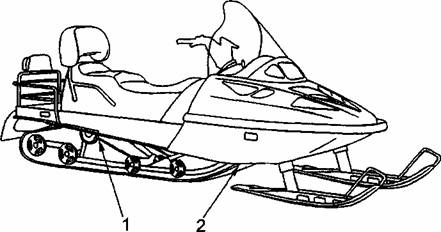

Выбор оптимальной регулировки задней подвески зависит от перевозимого груза, массы водителя, личных предпочтений, скорости движения и состояния трассы. Для индивидуальной настройки подвески следует поочередно отрегулировать задние пружины и ленточный ограничитель (рисунок 27). Каждый шаг настройки подвески необходимо проверить тестовым пробегом на снегоходе. Для того, чтобы получать в различных заездах сравнимые результаты, необходимо проводить все пробные заезды в идентичных условиях: трасса, состояние снежного покрова, скорость движения, положение водителя на сиденьи должны быть одинаковыми.

Всегда поворачивайте эксцентрик с левой стороны снегохода по часовой стрелке, а эксцентрик с правой стороны – против часовой стрелки. Оба эксцентрика должны быть установлены в одинаковое положение. После регулировки задних пружин восстановите номинальное натяжение гусеничной ленты.

Для проверки регулировки ленточного ограничителя, двигаясь на малой скорости, резко до упора нажмите на рычаг газа для ускорения снегохода. Обратите внимание на управляемость снегохода в процессе разгона. В зависимости от результатов пробного заезда, отрегулируйте соответствующим образом положение ленточного ограничителя. На неподвижном снегоходе без нагрузки ленточный ограничитель должен иметь слабину 12 мм.

Чем больше длина ограничителя, тем больший вес приходится на гусеницу, увеличивая силу сцепления. Чем меньше длина ограничителя, тем меньший вес приходится на гусеницу, что обеспечивает более эффективное управление.

Для регулировки положения ленточного ограничителя необходимо сжать передние пружины, отвернуть самоконтрящуюся гайку на кронштейне ленточного ограничителя, переставить болт с ремнем в соответствующие отверстия кронштейна и снова затянуть гайку. Если усилия на руле слишком велики (лыжи перегружены), переставьте болт в нижнее положение; если лыжи приподняты над опорной поверхностью – в верхнее положение.

ВНИМАНИЕ

После изменения положения ленточного ограничителя необходимо отрегулировать натяжение гусеничной ленты.

Ход подвески может быть отрегулирован в соответствии с нагрузкой на снегоход и состоянием снежного покрова (рисунок 28).

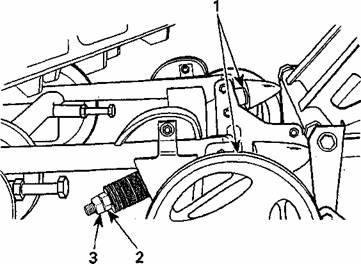

Рисунок 28 – Регулировка хода подвески

1. Шайбы

2. Регулировочная гайка

3. Контргайка

Для улучшения проходимости снегохода по глубокому снегу отпустите контргайку и затяните регулировочную гайку до контакта с тарельчатыми пружинами. Затем дополнительно затяните регулировочную гайку, повернув ее на 3/4 оборота. После регулировки окончательно затяните контргайку. Регулировка на обоих бортах снегохода должна быть одинакова.

Если снегоход эксплуатируется на укатанных снежных трассах с различной нагрузкой и с прицепом, отпустите контргайку и затяните регулировочную гайку до контакта с шайбами. Затем дополнительно затяните регулировочную гайку, повернув ее на 3 полных оборота. Этим обеспечивается максимальный предварительный натяг. После регулировки плотно затяните контргайку. Регулировка на обоих бортах снегохода должна быть одинакова.

Ограничитель хода подвески также имеет возможность регулировки (рисунок 28).

Если снегоход эксплуатируется на глубоком снежном покрове, резиновые буферы рекомендуется демонтировать.

При эксплуатации снегохода на укатанных снежных трассах (с пассажиром и/или грузом) установите под каждый резиновый буфер по одной шайбе.

При эксплуатации снегохода на укатанных трассах с полной нагрузкой и/или с прицепом установите под каждый резиновый буфер по две шайбы.

ВНИМАНИЕ

Под резиновые буферы на правом и левом бортах снегохода необходимо всегда устанавливать одинаковое количество шайб.

Рекомендации по регулировке подвески

Рекомендации по регулировке подвески снегохода приведены в таблице 4.

Таблица 4

Признаки нарушения регулировки подвески	Способ устранения
Рыскание передней подвески	Проверьте параллельность лыж. Уменьшите предварительный натяг задних пружин.
Излишне большая жесткость задней подвески	Уменьшите предварительный натяг задних пружин.
Недостаточная жесткость задней подвески	Увеличьте предварительный натяг задних пружин.
Частые пробои переднего ограничителя хода задней подвески	Переставьте болт на кронштейне ленточного ограничителя в нижнее положение.
Значительное буксование гусеничного движителя при трогании снегохода с места	Переставьте болт на кронштейне ленточного ограничителя в нижнее положение. Пересядьте на заднюю часть сиденья.

Особенности движения снегохода по глубокому снегу

При движении снегохода по глубокому снежному покрову может потребоваться изменить длину ленточного ограничителя и/или переместить тело вдоль сиденья. Это влияет на наклон опорного участка гусеничного движителя. Хорошие навыки водителя в проведении разнообразных регулировок подвески и знание им свойств снежного покрова позволят оптимально настроить подвеску снегохода для движения в конкретных условиях.
