ЭлектростартерСнятие

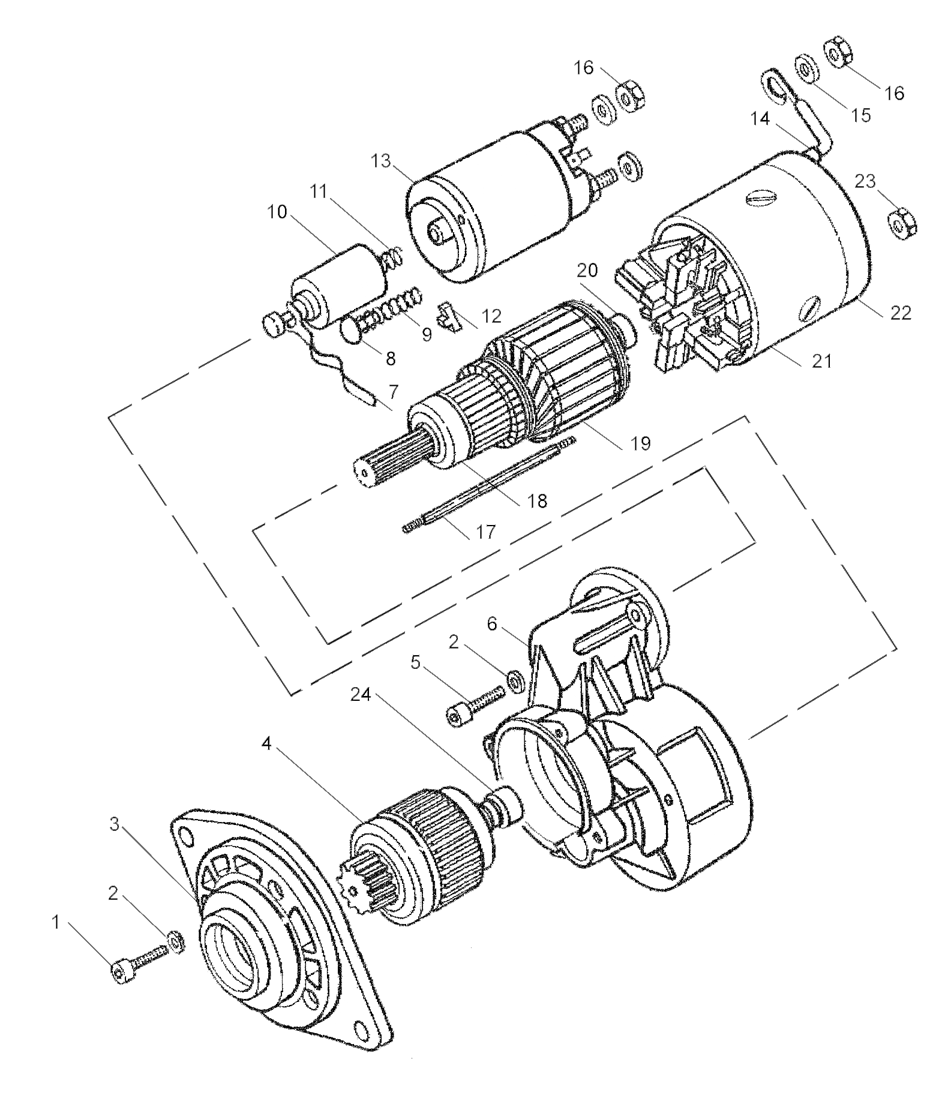

ПРИМЕЧАНИЕ: Стартер сконструирован как необслуживаемый, его ресурс сравним с ресурсом двигателя. РазборкаОткрутите гайки 16 (М8) с винтов втягивающего реле 13. Открутите две гайки 23 (М5) на задней крышке 22 и вытяните статор с держателем щеток 22,21 и ротором 19 из корпуса привода 6 вместе с уплотнением 12. Снимите заднюю крышку 22 с корпуса статора 21, крышку поверните при одновременном легком изгибании вывода обмотки так, чтобы было возможным извлечь ротор из статора. В случае необходимости замены подшипников 18,20 используйте съемник. Открутите две гайки 5 (М5) на фланце крышки привода 6 и снимите втягивающее реле 13, извлеките сердечник реле 10 с пружиной 11, выдвижным рычагом 7 и пружиной 9 с шаровым пальцем 8. Демонтируйте две шпильки 17, четыре винта 1 (М5) в передней крышке 3 и снимите крышку. На конце вала шестерни нажмите на упор для пружины 24, снимите стопорную шайбу и извлеките шестерню с валом. ПРИМЕЧАНИЕ: Дальнейшая разборка механизма привода (механизм холостого хода) не рекомендуется. Соединение обмотки статора с держателем щеток неразборное, замену щеток возможно производить при обеспечении эквивалентного соединения свариванием (точечной сваркой). Допускается пайка припоем ПСр3.
Чистка
Чистку щеток и щеткодержателей производите чистой тряпкой, смоченной растворителем. После этого протрите насухо. Чистку щеткодержателей производите сжатым воздухом.
Уберите грязь и смазку с коллектора чистой тканью, смоченной растворителем. Протрите насухо. Очистите шестерню и тяговое реле. ПРИМЕЧАНИЕ: Подшипники нельзя протирать реагентами, растворяющими смазку. Погрузите все металлические детали в чистящий раствор. После чего протрите насухо. Сборка ПРИМЕЧАНИЕ: При сборке соблюдается обратная последовательность разборки. Корпус статора, передняя крышка, крышка привода и задняя крышка должны быть в правильном положении, согласно обозначенных позиций. В процессе сборки смажьте консистентной смазкой ЛИТОЛ 24 шестерни привода, зубья шестерни стартера и выдвигающий рычаг 7, а в случае замены шестерни и зубья на валике.
При монтаже втягивающего реле поверните его более коротким винтом (М8) к выводу статора. Винты 5 (М5) затяните с усилием 2,2 Nm, гайки 23 (М8) усилием 6-8 Nm максимально. Перед монтажом втягивающего реле нанесите на его посадочные места силиконовую смазку.
На смонтированном стартере уплотните силиконовой смазкой прилегающие грани вставки 12 между втягивающим реле, статором и крышкой привода, а также места соединений между статором передней и задней крышкой и головки винтов 5 (М5). Установка Убедитесь, что соприкасающиеся детали стартера без сажи и грязи. Серьезные поломки могут быть вызваны неправильной сборкой деталей. Установите стартер. Подсоедините красный провод батареи к большому контакту тягового реле. Подсоедините оранжевый провод к малому контакту реле. Подсоедините черный провод к батарее.
|
