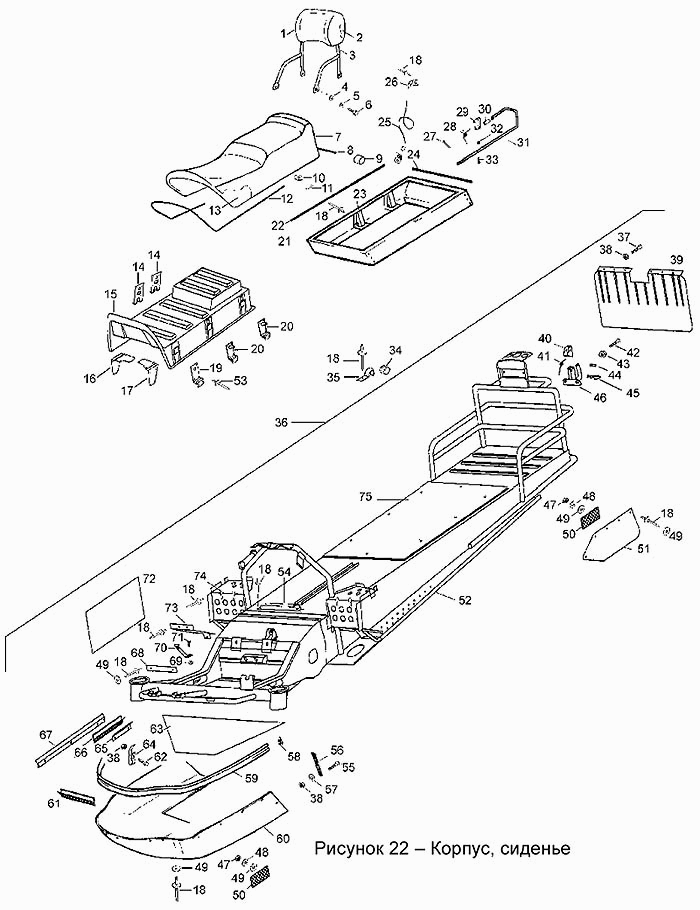

Корпус, сиденье



Корпус, сиденье







  № Номер детали Наименование детали Кол-во на модель
С40000005-01 Кронштейн (правый) 1
С40100036-01 Заглушка (правая) 1
С40100350 Рама 1
С40100370 Корпус 1
1 С40100060 Чехол спинки 1
2 С40100043 Подушка спинки 1
3 С40100040 Рама спинки 1
4 Шайба С8.01.10кп.016 ГОСТ 11371-78 Шайба С8.01.10кп.016 ГОСТ 11371-78 4
5 Шайба 8.65Г.016 ГОСТ 6402-70 Шайба 8.65Г.016 ГОСТ 6402-70 4
6 БолтМ8-6gх25.88.35.019 ГОСТ 7796-70 БолтМ8-6gх25.88.35.019 ГОСТ 7796-70 4
7 С40100070 Чехол сиденья 1
8 С40100075-01 Кант 1
9 С40100107 Втулка 2
10 С40100106 Шайба 6
11 Скоба 11,2-11,1-1,0-0,9 ТУ 13-260000-393 Скоба 11,2-11,1-1,0-0,9 ТУ 13-260000-393-93 150
12 С40100075 Кант 1
13 С40100073 Подушка сиденья 1
14 С40100120 Накладка 2
15 С40100081 Корпус 1
16 С40100105 Накладка 1
17 С40100105-01 Накладка 1
18 Заклепка односторонняя АL/St д.4,9х10 Заклепка односторонняя АL/St д.4,9х10 43
18 Заклепка односторонняя АL/St д.4,9х8 Заклепка односторонняя АL/St д.4,9х8
19 С40100100 Петля 1
20 С40100110 Петля 2
21 С40100310 Рама сиденья 1
22 С40100022 Прокладка 2
23 С40100305 Кронштейн 3
24 С40100021 Прокладка 2
25 С40100018 Трос 1
26 С40100017 Хомут 2
27 Шплинт 1.6х12. 016 ГОСТ 397-79 Шплинт 1.6х12. 016 ГОСТ 397-79 1
28 С40100013 Пружина 2
29 С40100014 Язык 2
30 С40100016 Наконечник 1
31 С40100015 Рукоятка 1
32 Гайка М4-6Н.8.013 ГОСТ 5927-70 Гайка М4-6Н.8.013 ГОСТ 5927-70 2
33 Винт 4х20.58.019 ГОСТ 25933-83 Винт 4х20.58.019 ГОСТ 25933-83 2
34 С40100033 Втулка 2
35 С40100137 Накладка 1
36 С40100300 Корпус 1
37 34030056-01 Болт 6
38 Гайка самоконтрящаяся М6-1/25742/11 Авто Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125 22
Наименование Болт М6-6gх20.88.35.013 ГОСТ 7798-70
Кол-во на "С40500500-02" 16
62 Болт М6-6gх20.88.35.013 ГОСТ 7798-70 Болт М6-6gх20.88.35.013 ГОСТ 7798-70 16
63 С40100323 Лист 1
64 111100039 Хомут 3
65 С40000003 Накладка 2
66 С40100057-01 Профиль 2
67 С40000006 Накладка 2
68 С40100059 Подложка 1
69 Гайка самоконтрящаяся М8-1/61041/11 Авто Гайка самоконтрящаяся М8-1/61041/11 Автонормаль 10125 2
70 С40000005 Кронштейн (левый) 1
71 Болт М8-6gх16.88.35.013 ГОСТ 7796-70 Болт М8-6gх16.88.35.013 ГОСТ 7796-70 2
72 С40100324 Лист 1
73 С40100325 Щиток 1
74 С40100099 Хомут 4
