ТормозСнятие тормозаДиск тормоза 10 может быть снят с коробки следующим образом:

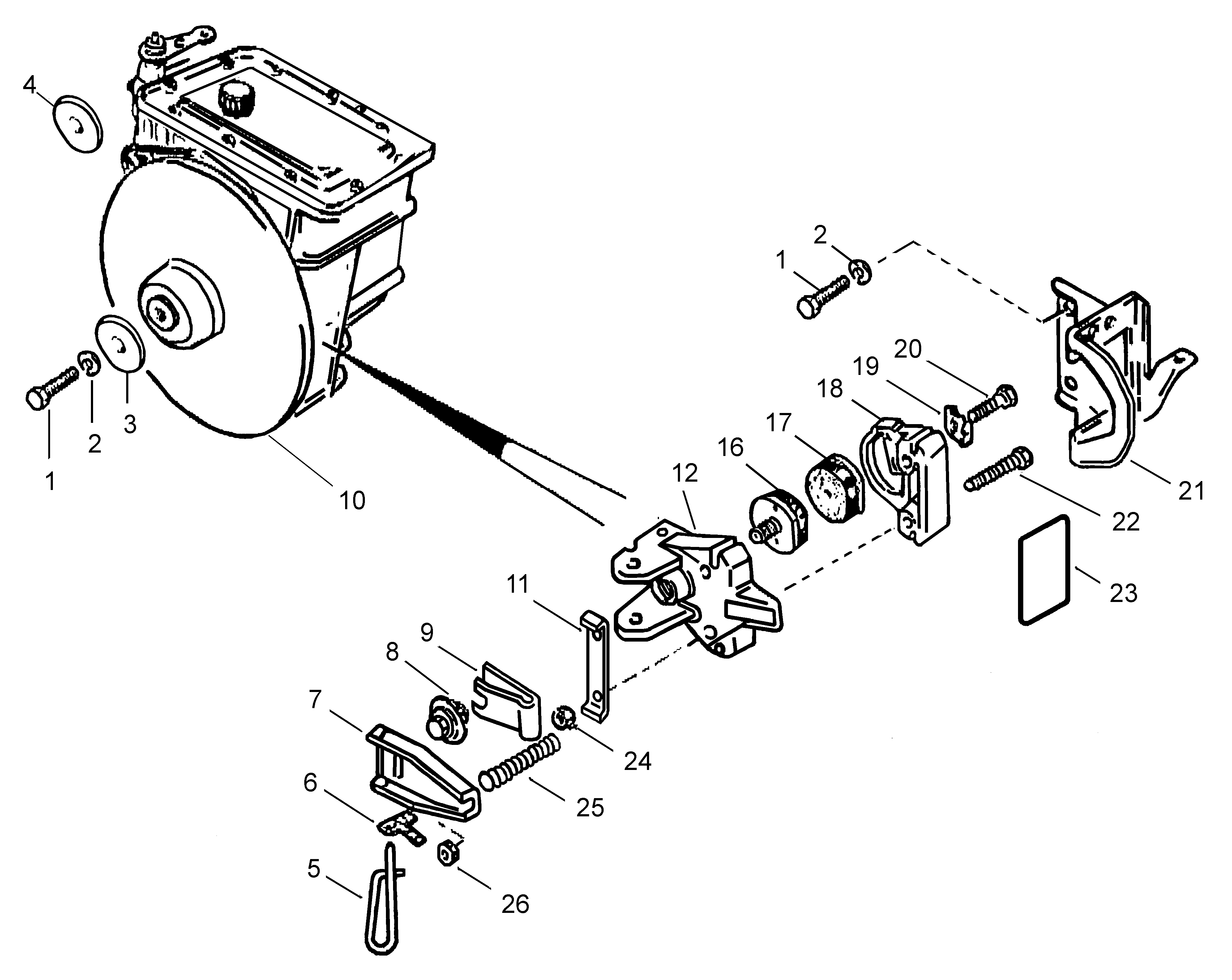

Разборка тормоза Разберите тормоз, как показано на рисунке, вынув чеку 5 и отвернув болты 22. Освободите тормозные колодки 16 и 17 из корпусов 12 и 18, отвернув храповик 8 и болт 20. Чистка Все металлические детали и узлы чистите в растворителях общего назначения. Тщательно высушите детали перед сборкой.
Проверка тормоза 10 Диск тормозной Проверьте диск на наличие царапин, трещин, потертостей, сколов. Замените, если необходимо.
16 и 17 Тормозные колодки Проверьте целостность колодок: не допускается большой износ, сколы, трещины, наплывы. Износ колодок должен быть равномерным. Проверьте прочность соединения колодок с планками. При необходимости замените на новые. 9, 6 Пружина, собачка Проверьте внешний вид деталей. При выявлении дефектов замените. 8 Храповик При обнаружении сколотых или стертых зубьев, трещин, ослаблении внутренней резьбы храповик замените на новый. Сборка тормоза Сборку
тормоза проводите по схеме, обратной разборке. Перед сборкой наружную
цилиндрическую поверхность храповика 8 смазать смазкой 14 Самоконтрящаяся гайка Проверьте зазор между колодками в собранном тормозе. Он должен быть не менее 6 мм.
Установка Поставьте тормозной диск вместе с тормозом на коробку, затянув диск болтом 1 с моментом 27 Нм. Предварительно нанесите на болт фиксатор резьбы средней силы действия.
Установите трос тормоза в порядке, обратном снятию. Регулировка тормоза При помощи гайки 26 отрегулируйте зазор 0,3…0,5 мм между колодками и тормозным диском. Проверьте работу тормозной системы. Если тормоз собран и отрегулирован правильно, при нажатии на рычаг тормоза тормозной диск не должен проворачиваться. |
